Холодильная камера хранения
Изготовление холодильной низкотемпературной камеры площадью 36 м2 и высотой 2,4 м
Коммерческое предложение составлено на основе холодильного оборудования фирм-производителей "INVOTECH" (Китай), "ALCO CONTROLS" (Германия), "DANFOSS" (Дания), «ПАНТЕК»(Украина). Коммерческое предложение учитывает комплектацию для следующего помещения:
Низкотемпературная камера хранения мяса –площадью 36м2, объёмом до 90 м3, при следующих условиях:
- температура наружного воздуха, окружающего камеру до +25 С
- температура наружного воздуха в месте расположения компрессорно-конденсаторного блока не выше - +37 С
- изоляция: стены, потолок – 100мм пенополиуретан (ППУ), пол—100мм ППУ
- размер дверей –800х2000Н, дверь оборудована пвх-завесой
- количество дверей – 1 шт
- температура в камере – -18 С
- продукт поступает в камеру с температурой не выше – -9 С
- разовая загрузка в камеру – до 30 000 кг
- время открытия всех дверей в сутки – не более 1-го часа
- время работы агрегата в сутки не более - 20-ти часов
- тип хладагента – R507А
В качестве материала теплоизоляции камеры мы предлагаем Вам использовать сендвич-панели из пенополиуретана толщиной 100мм (ППУ100) производства компании «ПАНТЕК»(Украина) на базе западно-европейских комплектующих. Для теплоизоляции пола используются специальные усиленные панели с фанерой толщиной 10 мм, но они требую дополнительного усиления листовым железом для перевозки тяжелых грузов. Под изоляцией пола предлагается выполнить электрический подогрев для устранения промерзания бетонного пола и грунта.
| Наименование | Кол-во | Цена, грн с НДС | Сумма, грн с НДС |
|---|---|---|---|
| Пантек ТЕРМ СТФ 100-1142 2х0,5С (2300мм-21шт) | 56 кв.м | 990 | 55440 |
| Пантек ТЕРМ СТФ 100-1142 2х0,5С (6000мм-6шт) | 42 кв.м | 990 | 41580 |
| Пантек ТЕРМ СТФ 100-1142 2х0,5С (5800мм-6шт) | 40 кв.м | 990 | 39600 |
| Нащільник Н-1 50х50 | 58 кв.м | 45 | 2610 |
| Нащільник Н-2 50х150 | 34 кв.м | 70 | 2380 |
| Нащільник Н-3 40х102х40 | 24 кв.м | 45 | 1080 |
| Нащільник Н-3 40х100х40 | 6 кв.м | 35 | 210 |
| Двері мороз. розп. ДМР-100 на світ. отвір 800х2000h мм з правостор. відкрив., "СТАНДАРТ" | 1 | 10500 | 10500 |
| ПВХ-завесы с креплением | 1 кв.м | 2448 | 2448 |
| Монтажные работы, включая монтажные материалы (крепеж, силикон, пена строительная и т.д.),а также доставку | 1 | 30352 | 30352 |
| Прокладка электрического греющего кабеля под изоляцией пола, включая работы, материалы и щит автоматики | 1 | 8350 | 8350 |
| ИТОГО, грн c НДС | 194 550 | ||
Стоимость указана на условиях поставки DDP со склада в Киев.

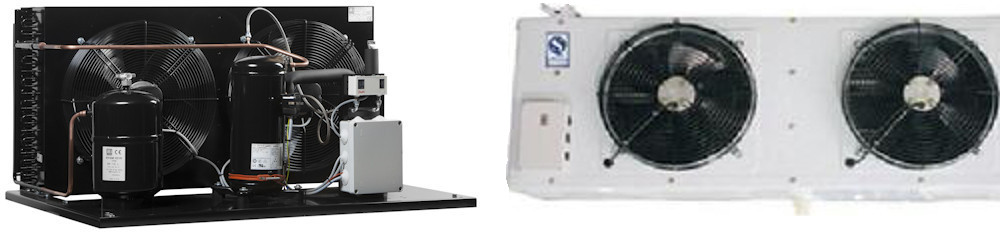

В качестве холодильного оборудования для камеры мы предлагаем компрессорно-конденсаторный агрегат на базе одного низкотемпературного спирального компрессора нового поколения производства “INVOTECH” (Китай), работающую на 1 кубический воздухоохладитель производства Китай. В таблице указана комплектация и стоимость предлагаемого оборудования с монтажом «под ключ».
| Наименование | Кол-во | Цена, EURO | Сумма, EURO |
|---|---|---|---|
| Компрессорно-конденсаторный агрегат с увеличенным конденсатором на базе герметического спирального компрессора про-ва (Китай) фильр на жидкость, индикатор влажности, шаровый вентиль, отделитель жидкости, YM102E1G-100 холодопроизводительность 6,2 кВт, потребляемая мощность 5,0 кВт |
1 | 1985 | 1985 |
| Воздухоохладитель DJ- 6.2/40 (Китай) Qо = 6,2 кВт; tо = -25ºC; dt=7ºC; R-404A Шаг ребра – 9 мм, вентил. 2 шт. х 500 мм, потр.мощность 5 кВт (1920х580х700↑мм) |
1 | 1385 | 1385 |
| Щит управления холодильной камерой с одним воздухоохладителем | 1 | 455,5 | 455,5 |
| Комплект холодильной арматуры (ТРВ, соленоидный вентиль, фильтр, смотровое стекло) | 1 | 200,25 | 200,25 |
| Монтажные работы, включая монтажные материалы при длине фреоновой магистрали не более 15м (медная труба, изоляция, кабель, элементы крепления, фреон R507A и другое), включая транспортные и командировочные расходы. | 1 | 975,75 | 975,75 |
| ИТОГО, EURO c НДС | 5001,50 | ||
Стоимость указана на условиях поставки DDP в г.Кропивницкий.
Примечания:
- Подвод электропитания к щитам управления принимает на себя Заказчик
- Изготовление фундаментных, ограждающих конструкций и козырьков для оборудования принимает на себя Заказчик. Организацию строительно-монтажных работ по установке агрегатов на фундаментные конструкции (подъемные механизмы, строительные леса) принимает на себя Заказчик
- В стоимость не входит изготовления выравнивающей стяжки на полу, а также дополнительные строительные работы, связанные с выравниванием пола и стен или сноса перегородок
Примечания:
- Срок действия коммерческого предложения – 1 месяц
- Гарантия на оборудование – 1 год
- Срок поставки и монтажа уточняется перед заключением договора– ориентировочно от 8 до 12 недель в зависимости от момента заключения договора и даты заказа оборудования
- Условия оплаты согласовываются при составлении договора
- Заказчик должен обеспечить подвод вводного электропитания 380 V для работы холодильного оборудования, а также изготовление фундамента для установки агрегата
- Все комплекты монтажных материалов и работ указаны ОРИЕНТИРОВОЧНО и будут уточнены после согласования точных размеров холодильных камер и состава оборудования
